世界結構大獎Structural Awards 2022近期在倫敦揭曉，由中國建科所屬中國建筑設計研究院有限公司承擔建筑設計并與StructurCraft聯合進行結構設計的天府農業博覽園主展館在世界范圍內的40余個參評項目中脫穎而出，榮獲最佳項目獎——Award for structural elegance through integrated design and construction。

“以空腹絎架為靈感的鋼木結構和ETFE膜設計，在美學上令人愉悅，并且融入周圍的景觀環境之中。獨特的抗剪連接節點設計具有創新性，并且能夠很好地承受地震力的作用。數字設計輔助完成了幾何設計過程。集成的工作流程使制造商能夠直接使用設計數據，簡化了制造過程，確保了清晰的溝通。CNC制造工藝進一步提高了所有部件的組裝精度，并確保了高效的安裝過程，最大限度地減少了浪費。高效、細致的設計和整體協作在這一工程中得到了高水平的詮釋。”

——評委會評語 打造田間地頭的農博會

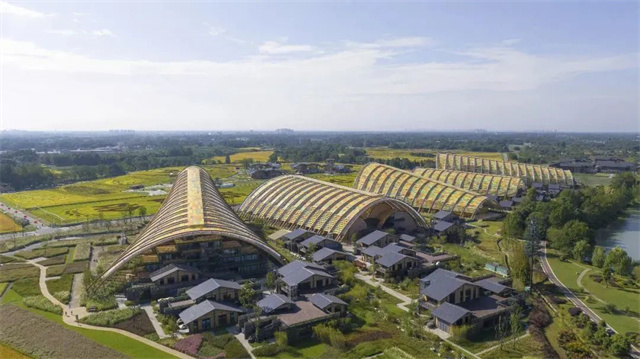

天府農博園主展館位于四川省成都市新津區。展館設計旨在融入自然美景，并與之對話，用更開放、更融合、更綠色的策略創造一種返璞歸真的田園生活，實現“打造田間地頭的農博會”的愿景。

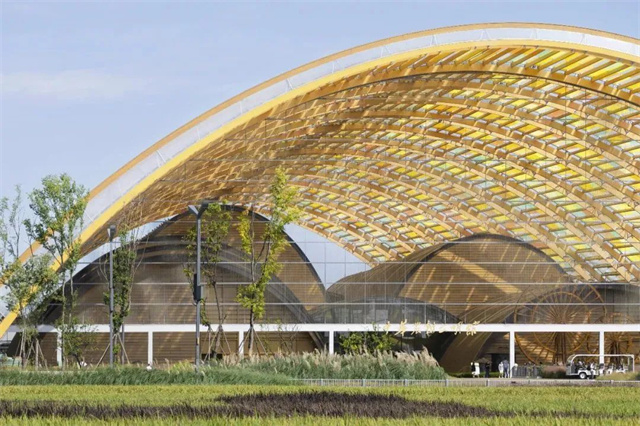

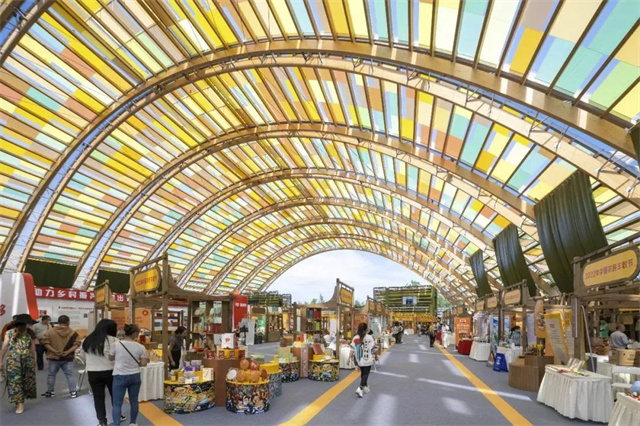

  農博會主展館由5組巨型木構棚撐架，宛若道道飛虹，與廣袤的田野尺度相稱，高低起伏、空透輕巧。指狀開放的布局讓建筑與大田交織相融，室內復合化的會議、會展、商業、孵化等功能區給建筑的使用提供了多種可能。
零能耗綠色建筑

設計將用能空間最小化，棚架與建筑之間立體的平臺提供了零能耗的交流展示空間，導風遮陽、立體綠化等措施讓田間地頭的綠色建筑理念得到充分體現。

建筑選用了負碳材料膠合木作為棚架的主要結構材料，輕質炫彩的ETFE膜材作為主要圍護材料，這兩者的融合運用為天府大地增色添彩。
  巧而美的結構設計

結構設計的目標是在合理化的基礎上實現建筑對空透輕巧的追求，并實現結構本身的美學表達。

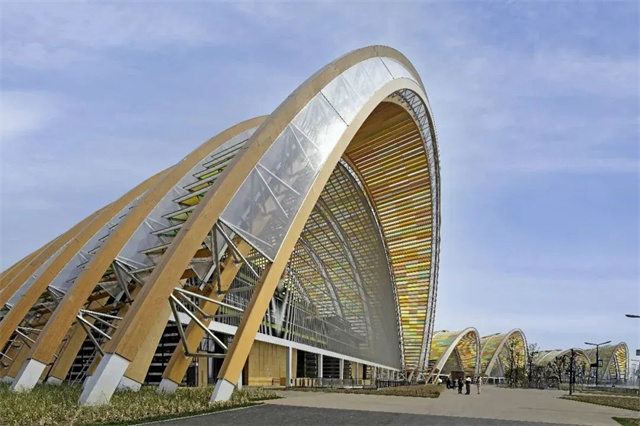

  主展館棚架采用鋼—木組合拱桁架結構體系，拱形桁架之間用木次梁連接，以形成共同受力的整體。結構單榀拱桁架最大跨度超過110m，最大高度44m，拱線采用懸鏈線曲線，利用幾何構型以最大程度地減小彎矩作用，充分發揮木結構材料的受力性能，提高截面承載效率。每個單體的相鄰各榀桁架間跨度、高度均不相同，相比筒殼有更好的整體穩定性。

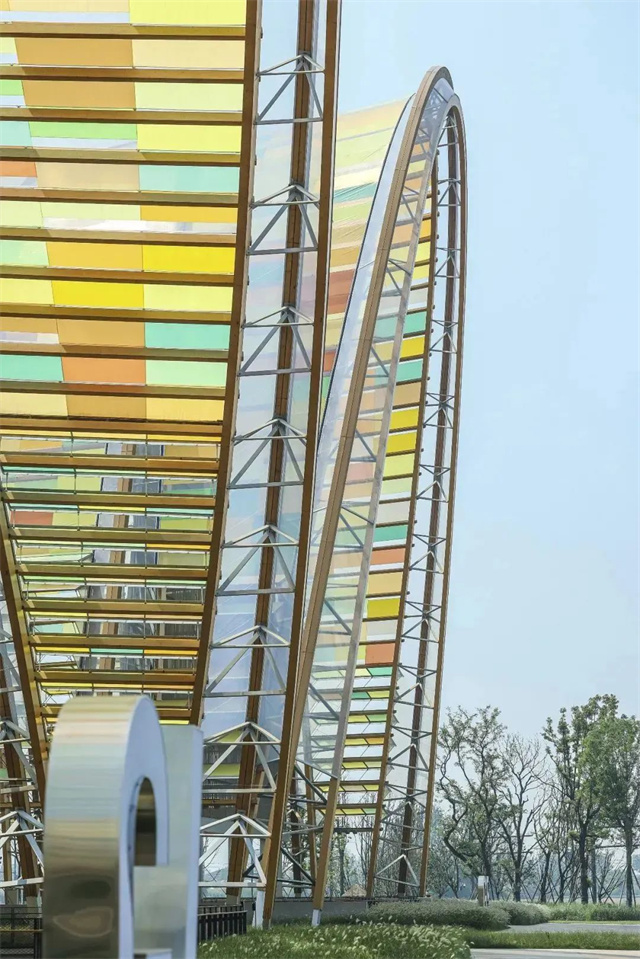

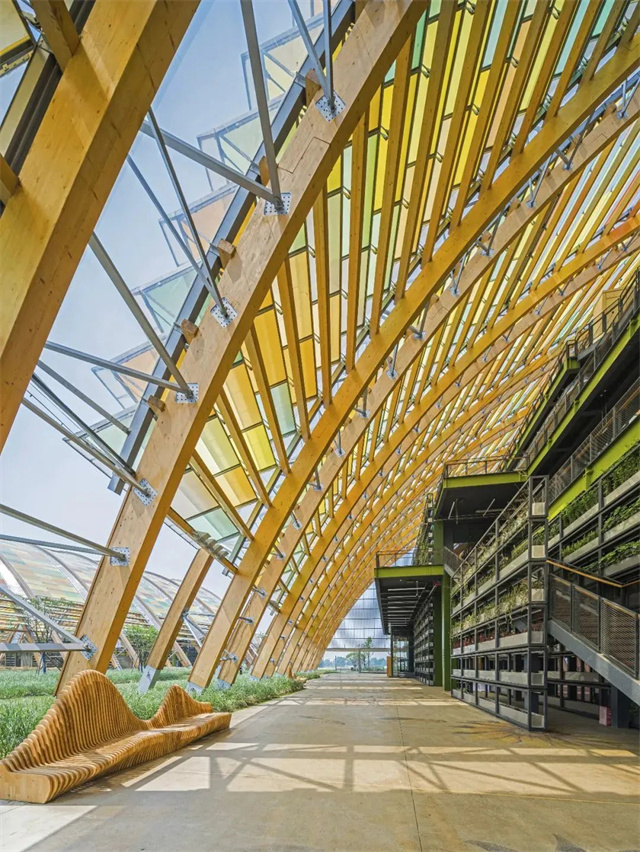

拱桁架橫截面從拱底到拱頂采用漸變的正三角形截面。上弦采用雙拼矩形膠合木，下弦采用矩形膠合木。上下弦間根據受剪需求變間距的設置了實腹式四角錐形鋼腹桿，形成了整體空腹桁架的建筑效果。這既滿足了結構受力需求，且纖細的實腹式鋼構件與厚重的木結構弦桿相得益彰。

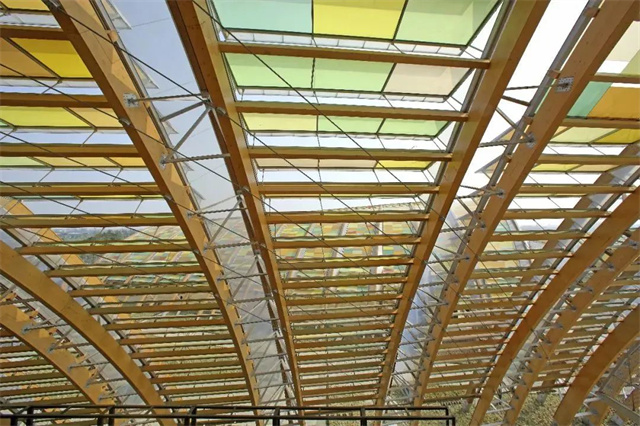

  為加強結構整體性，在屋面上設置了“X”形整體拉索，相比傳統水平交叉支撐，整體拉索顯得更加輕盈和通透。同時設計中運用了參數化設計的手段來輔助幾何定位設計。設計與加工實現了參數化的無縫對接，保證了高效的加工和現場安裝，最大限度地減少了浪費。此外，根據風洞試驗結果計算風荷載的不利作用，對網屏拉索與整體結構進行協同分析，充分考慮木結構半搭接節點的轉動剛度、鋼木節點偏心引起的附加彎矩，進行線性、幾何非線性穩定性分析和節點有限元分析，保證了結構的安全性。
